HYC-N · ISO 6020-1 · Ø25–200 · 160 bar (maks. 210)
İş makinesi, tarım ve taşıma ekipmanı OEM'leri için mobil hidrolik silindirler. Ölçüler ve tablolar →
[03]Hidrolik silindir · İzmir
Özel hidrolik silindirler: hesaplanır, test edilir, zamanında teslim edilir.
ISO 6020-1, ISO 6020-2 (CETOP), ISO 6022 ve kaynaklı ağır hizmet tiplerde proje bazlı hidrolik silindirler, Soydan Grubu'nun İzmir'deki silindir fabrikası ERS Hidrolik Silindir Sanayi A.Ş.'de üretilir. Tasarım, talaşlı imalat, kaynak, boya, montaj ve markalamanın tamamı İzmir AOSB'deki fabrikada tek çatı altında yürütülür — boş kâğıttan sevke hazır silindire 10 haftadan kısa sürede ulaşmamızı sağlayan düzen budur.
[04]Mühendislik sınırları
Standart aralıktan proje üst sınırına.
Standart katalog, OEM ve endüstriyel ihtiyaçların çoğunu karşılar. Daha büyük çap, daha uzun strok ya da daha yüksek basınç gerektiğinde, mühendislik incelemesiyle proje aralığına geçilir.
Ø25–1.000mm
Çap — standart Ø400, proje bazında Ø1.000
12m
Strok — proje üst sınırı
400bar
Çalışma basıncı — proje üst sınırı
<10hf
Özel imalat, fabrika çıkışı
[05]Hydrocyl™ ürün gamı
Altı aile. Tek mühendislik disiplini.
Hydrocyl™, Soydan Hidrolik'in tescilli markasıdır · WIPO WO500000001719832. Her Hydrocyl silindir, mühendislik dosyası ve seri numaralı test raporuyla teslim edilir; arkasında ise Soydan kalite sisteminin tamamı vardır.
Avrupalı endüstriyel OEM'lerin en sık şart koştuğu uluslararası standartlara göre üretilen altı aile — talep hâlinde ATEX / IECEx ve SIL2 servo varyantlarla. Çevrimiçi konfigüratör 2026'nın 3. çeyreğinde yayında — o zamana kadar Çizim Stüdyosu ve Hızlı Teklif araçları hizmetinizde.
HYC-T · ISO 6020-2 · Ø25–320 · 160 bar (maks. 250)
CETOP standardında endüstriyel gergi civatalı silindirler — pres ve takım tezgâhı ana serisi. Ölçüler ve tablolar →
HYC-F · ISO 6022 · Ø50–400 · 250 bar (maks. 350) · Amiral seri
Ağır hizmet yuvarlak flanşlı silindirler. Değirmen tipi uygulamalar, demir-çelik tesisleri ve büyük çaplı proje işleri. Ölçüler ve tablolar →
HYC-W · Şartnameye göre · Ø40–400 (proje Ø1.000) · 400 bar'a kadar
Darbe, titreşim ve zorlu ortamlar için komple kaynaklı silindirler — metalurji, denizcilik, dövme presleri. Ölçüler ve tablolar →
HYC-M · OEM çizimi · Ø40–250 · 250–350 bar
İş makineleri, ekskavatör ve yükleyiciler için özel tasarım silindirler — müşterinin kendi çiziminden üretilir. Ölçüler ve tablolar →
HYC-S · ISO 6020-2 tabanlı · Ø40–200 · 160–250 bar
Test tezgâhları, proses kontrolü ve Ar-Ge için entegre pozisyon geri beslemesi. SIL2 uyumlu varyantlar. Ölçüler ve tablolar →
[06]Silindir tipleri
Hangi silindir tipi hangi işe?
Tek etkili silindirler
Hidrolik basınç pistonu tek yönde iter; geri dönüş yay, yük ya da yer çekimiyle olur. Tek hortum, basit devre, düşük maliyet — kaldırma platformları, krikolar ve presleme sonrası serbest dönüş yeterli olan uygulamalar için doğru seçimdir. Dalgıç (plunger) tip tek etkili silindirlerde piston yerine doğrudan mil yüzeyi çalışır; uzun stroklu düşey kaldırmalarda tercih edilir.
Çift etkili silindirler
Basınç iki yönde de uygulanır: silindir hem iter hem çeker. Endüstriyel uygulamaların büyük çoğunluğu — pres, enjeksiyon, hadde, iş makinesi bomu — çift etkilidir. Hydrocyl™ ailelerinin tamamı (HYC-N, HYC-T, HYC-F, HYC-W, HYC-M, HYC-S) standart olarak çift etkili üretilir; itme/çekme kuvvet tabloları HYC-T sayfasında yayınlıdır.
Teleskopik silindirler
İç içe geçen kademeler kapalı boyun birkaç katı strok verir — damperli araçlar, çöp toplama ekipmanları ve alçak tavanlı yerleşimlerde kullanılır. Kademe sayısı arttıkça yanal yük hassasiyeti artar; bu yüzden teleskopik talepleri proje bazında, uygulamanın yanal yük ve burkulma koşulları hesaplanarak değerlendirilir.
Tandem ve pozisyon kontrollü silindirler
Tandem silindirler aynı eksende iki piston alanını birleştirerek kompakt çapta yüksek kuvvet üretir. Pozisyon kontrollü (servo) silindirlerde ise mile işlenmiş manyetostriktif cetvel strok boyunca ±%0,05 hassasiyetle konum bildirir — test tezgâhları ve proses kontrolü için HYC-S ailesine bakın.
Gergi civatalı (tie-rod) ve kaynaklı gövde
Gergi civatalı konstrüksiyon (ISO 6020-2 / CETOP) dört saplama ile sökülüp servis edilebilir; takım tezgâhı ve pres salonlarının standardıdır. Kaynaklı gövde ise darbe ve titreşime karşı rijittir — metalurji, denizcilik ve madencilikte tercih edilir. İkisini de üretiyoruz: HYC-T ve HYC-W.
Değirmen tipi (mill-type) silindirler
Ağır çevrim, yüksek sıcaklık ve kesintisiz çalışma için güçlendirilmiş konstrüksiyon — flanşlı bağlantılar, büyük yataklama boyları, ısıya dayanıklı sızdırmazlık. Türkiye'nin en büyük çelik üreticilerinin dördünde değirmen tipi Hydrocyl™ silindirleri çalışıyor; detaylar HYC-F ve HYC-M sayfalarında.
Hangi tipin doğru olduğundan emin değilseniz uygulamayı anlatın: kuvvet, strok, hız, çevrim ve ortam. Mühendislik ekibimiz 48 saat içinde uygulama veri formuyla döner — ya da Çizim Stüdyosu'nda (EN) taslağınızı kendiniz çizin.
[07]Sipariş kodu
Her opsiyon, tek kod.
Tek bir yapılandırılmış kod, silindirin tamamını tanımlar — aile, çap, mil, strok, bağlantı, basınç sınıfı, yastıklama, sızdırmazlık ve boya.
HYC-T-100-070-1000-MF3-250-AA-KP-RAL5010
T — aile (CETOP gergi civatalı)
100 — çap Ø mm
070 — mil Ø mm
1000 — strok mm
MF3 — bağlantı
250 — basınç bar
AA — yastıklama
KP — sızdırmazlık paketi
RAL5010 — boya
[08]Nasıl üretiyoruz
Talepten fabrika çıkışına.
01
Çizim incelemesi
2B / 3B çizimler kendi mühendislik ekibimizce incelenir; uygulama veri formu 48 saat içinde şartnameye dönüşür.
02
Mühendislik
Boru, mil, sızdırmazlık, bağlantı ve yastıklama ISO 6020-1 / 6020-2 / 6022 standartlarına — ya da müşteriye özel ölçülere — göre belirlenir.
03
İmalat

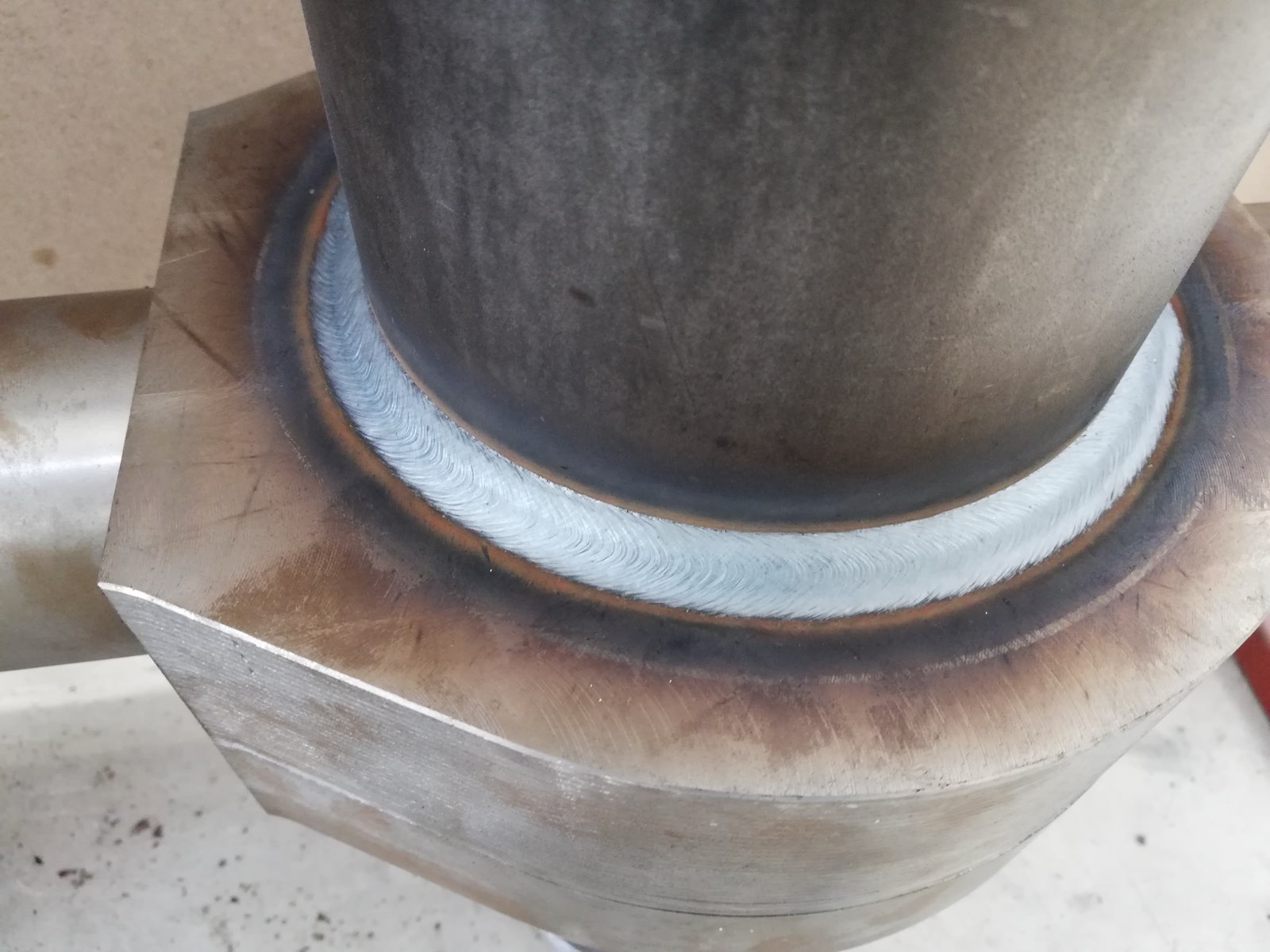

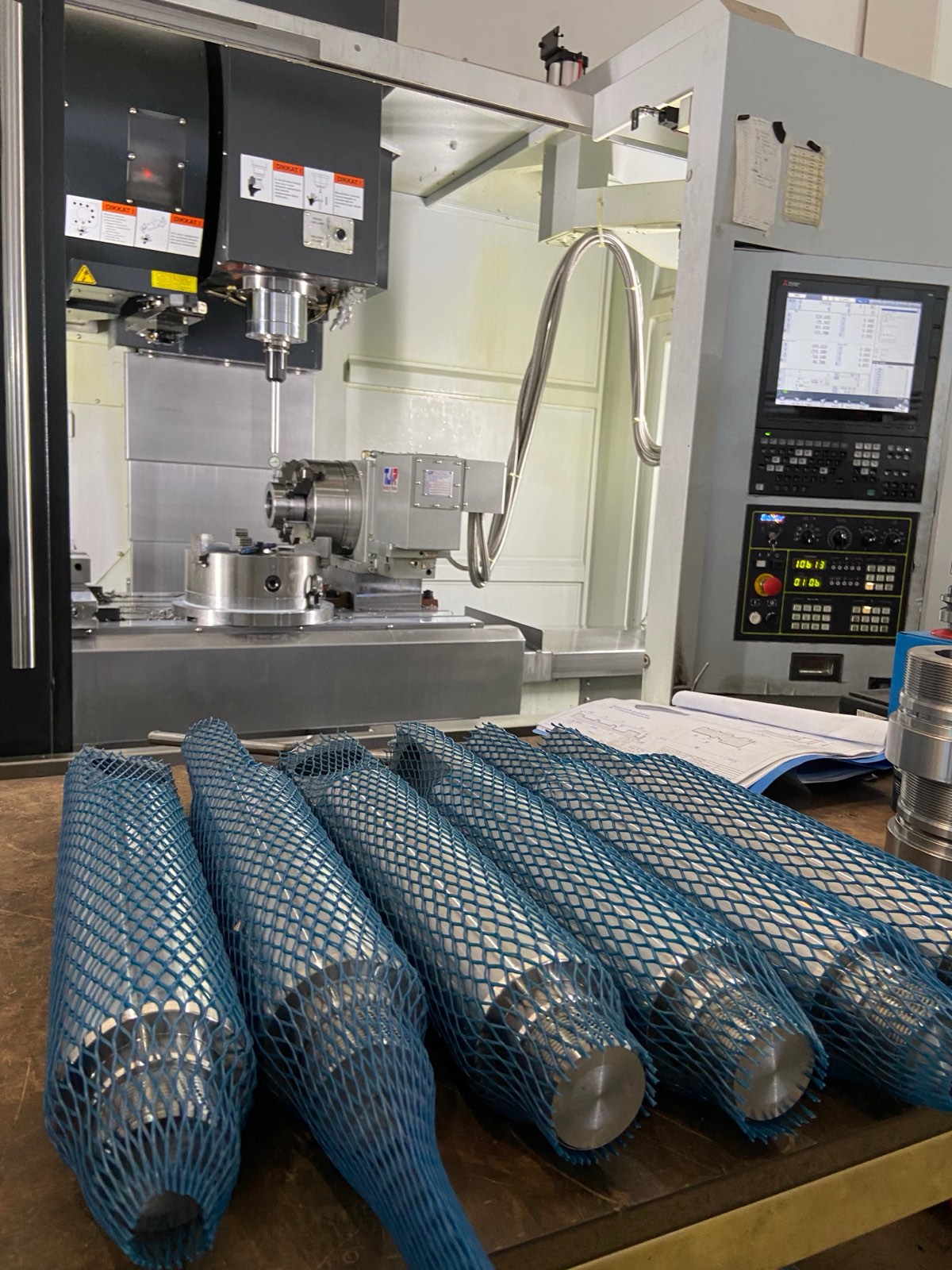

Avrupa menşeli hammadde, EN ISO 3834-2 kapsamında kendi bünyemizde kaynak, CNC talaşlı imalat, yüzey işlem, montaj.
04
Test & teslimat
ISO 10100'e göre %100 basınç testi. Kaynaklı birleşimlerde NDT Level II muayene. Fabrika çıkışı 10 haftanın altında.
[09]Üretim
Burada üretiliyor. Baştan sona.

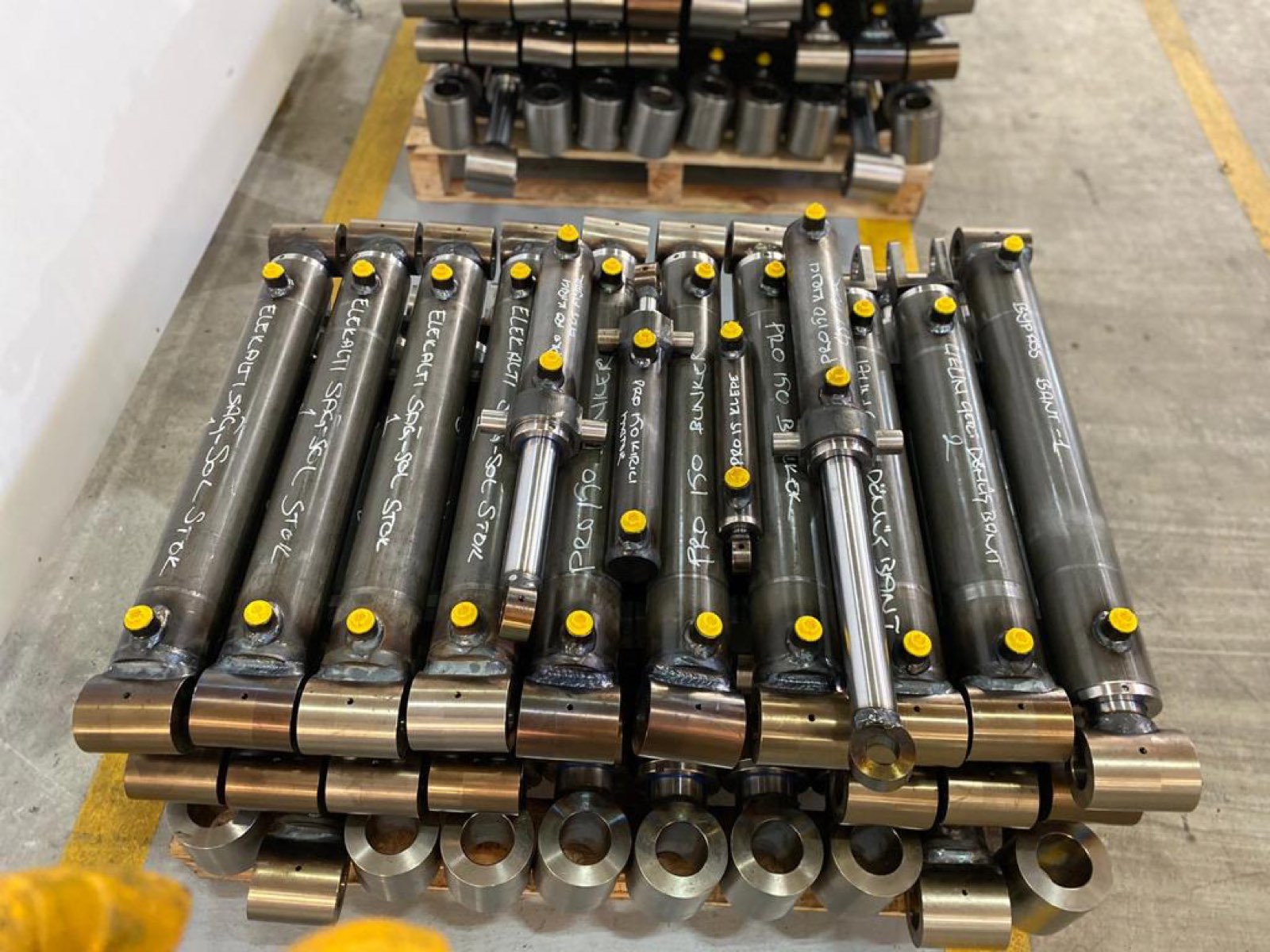

Borudan sandığa her adım İzmir'de, tek çatı altında — üretimin sahadaki hâli.
[10]Malzeme & kanıt
Avrupa çeliğinden üretilir. İki kez test edilir.
Bir Hydrocyl™ silindirin içinde ne var, yanında ne veriyoruz? Buradaki her iddia belgelidir: imzalı, seri numaralı test raporu ve komple mühendislik dosyası her silindirle birlikte teslim edilir.
M1

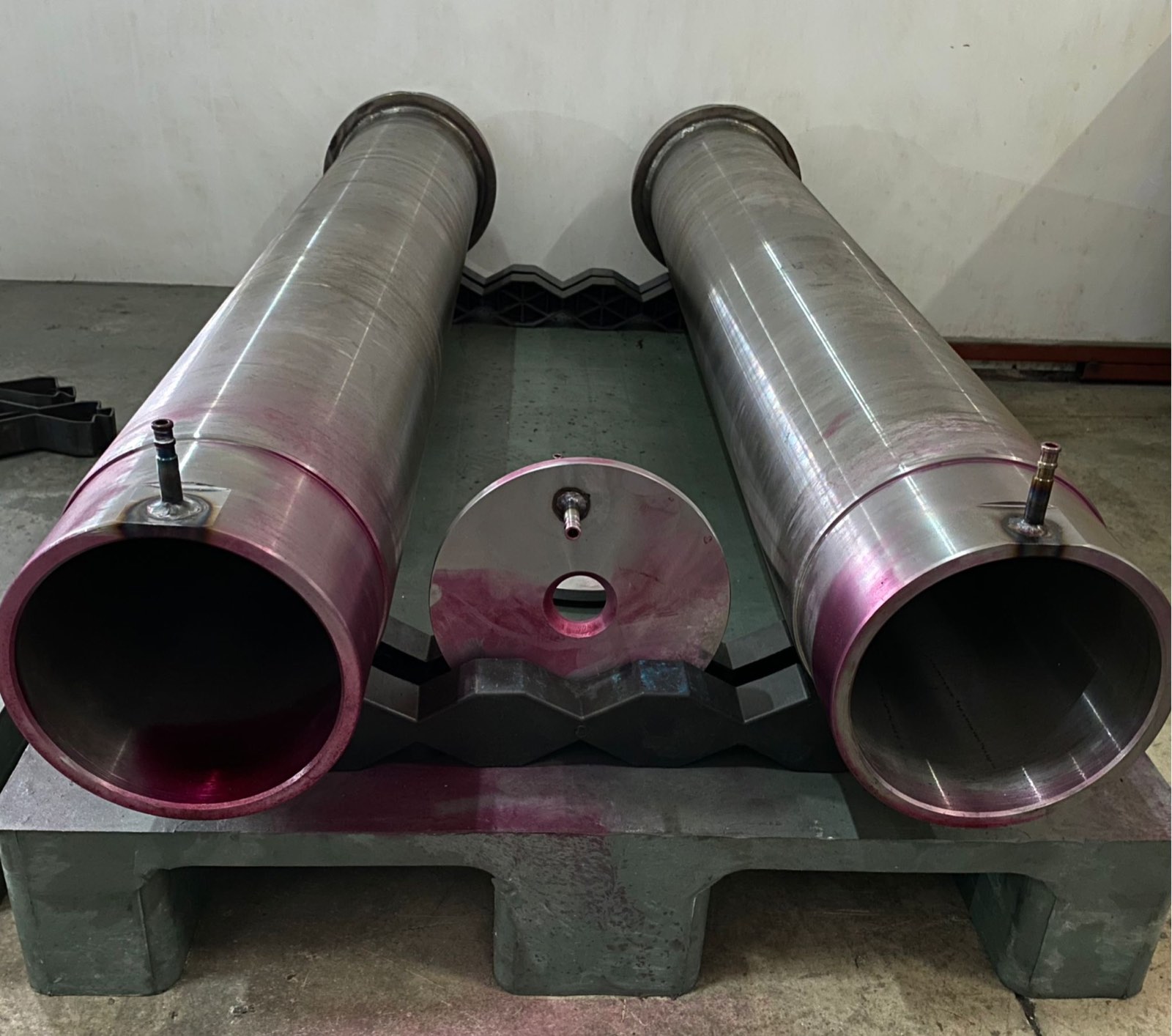

Avrupa menşeli boru ve mil
Soğuk çekilmiş, honlanmış borular Avrupalı üreticilerden (ISO H8, Ra ≤ 0,4 µm); sert krom kaplı miller ise Avrupa'nın uzman krom mil tedarikçilerinden (ISO f7, Ra ≤ 0,25 µm).
M2

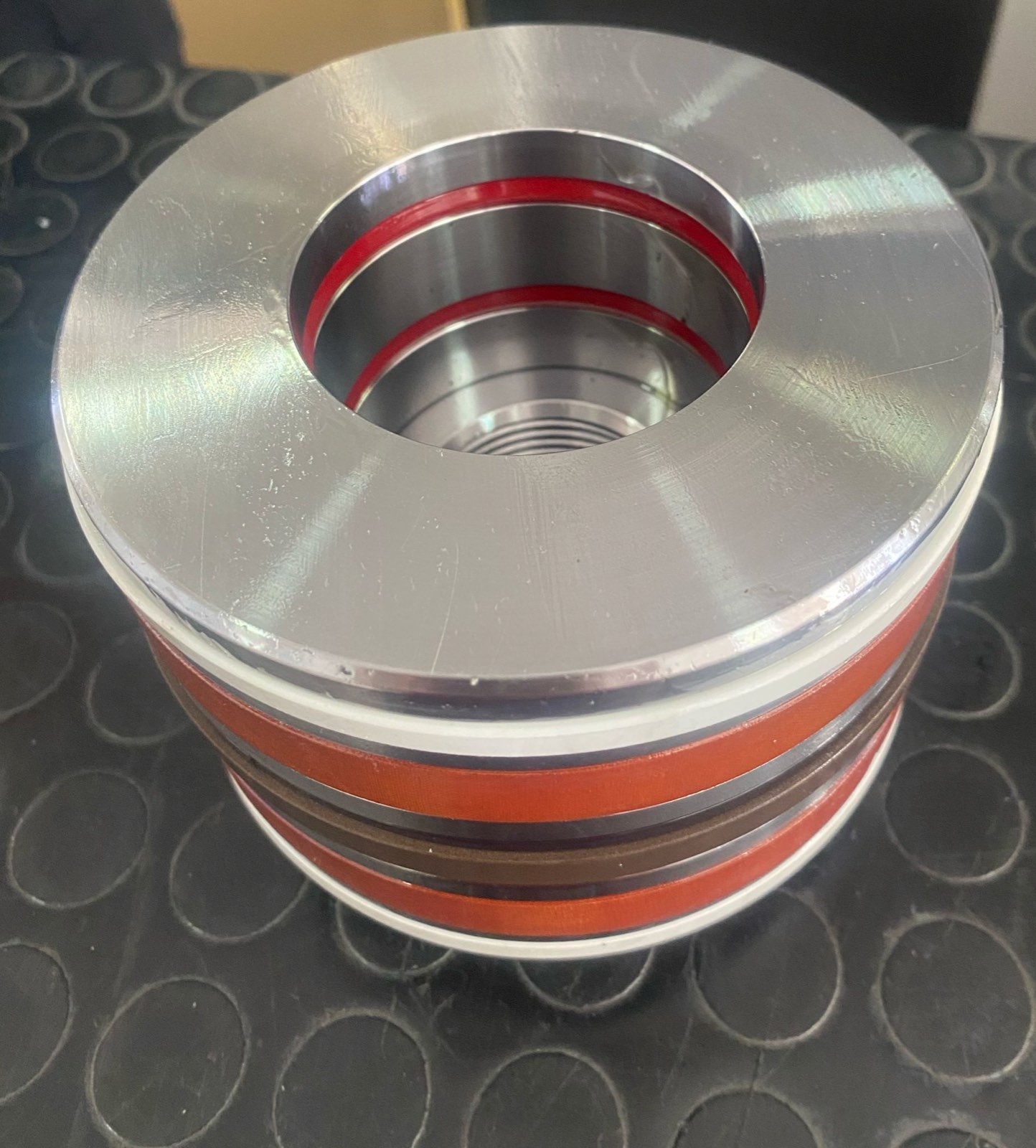

Sızdırmazlıkta yalnızca Avrupa
Keçelerde yalnızca Kastaş, Trelleborg ve diğer Avrupalı markalar; seçim her uygulamada akışkana, hıza ve sıcaklığa göre yapılır.
M3

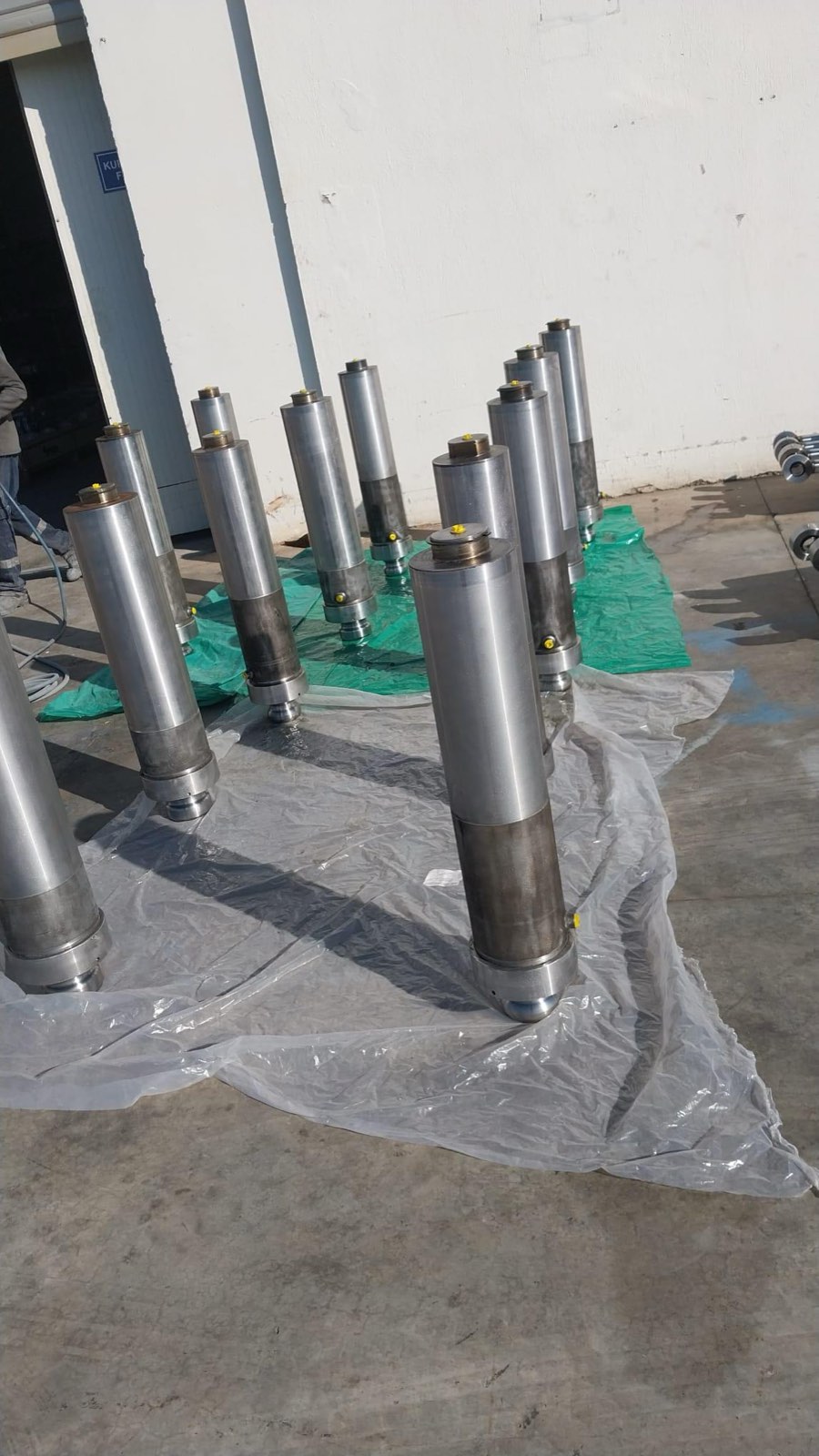

Mil kaplama kademeleri
Standart olarak sert krom; en zorlu şartlarda proje bazında indüksiyonla sertleştirilmiş krom, nikel-krom dubleks ve HVOF tungsten karbür kaplama.
P1
İki kez test, tek sertifika
Üretimin %100'ü ISO 10100'e göre çalışma basıncında ve 1,5× çalışma basıncında sızdırmazlık testinden geçer. Her silindirle birlikte imzalı, seri numaralı test raporu.
P2
Komple mühendislik dosyası
Her parça için 2B + 3B CAD çizimleri, uzun stroklarda burkulma hesabı ve test raporu — her silindirle birlikte teslim edilir.
P3
Opsiyonlar ve sevk hazırlığı

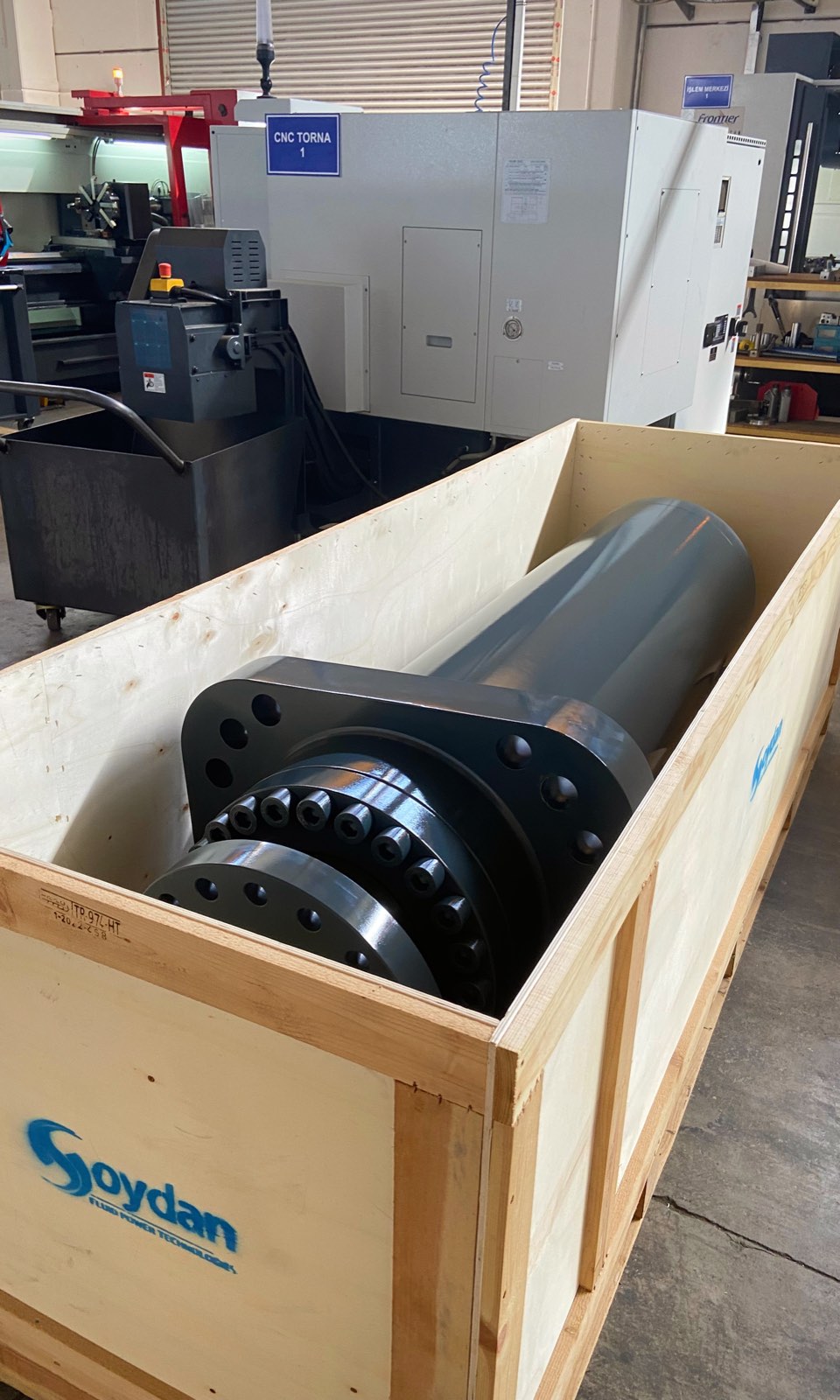

Pozisyon algılama, ATEX / IECEx varyantlar, entegre elektro-hidrolik aktüatörler. ISPM-15 ısıl işlemli kasalar, tapalı portlar, müşterinin istediği RAL renginde son kat boya.
[11]Kalite & test · ISO 10100
Her silindir. Test edilir, örnekleme yapılmaz.

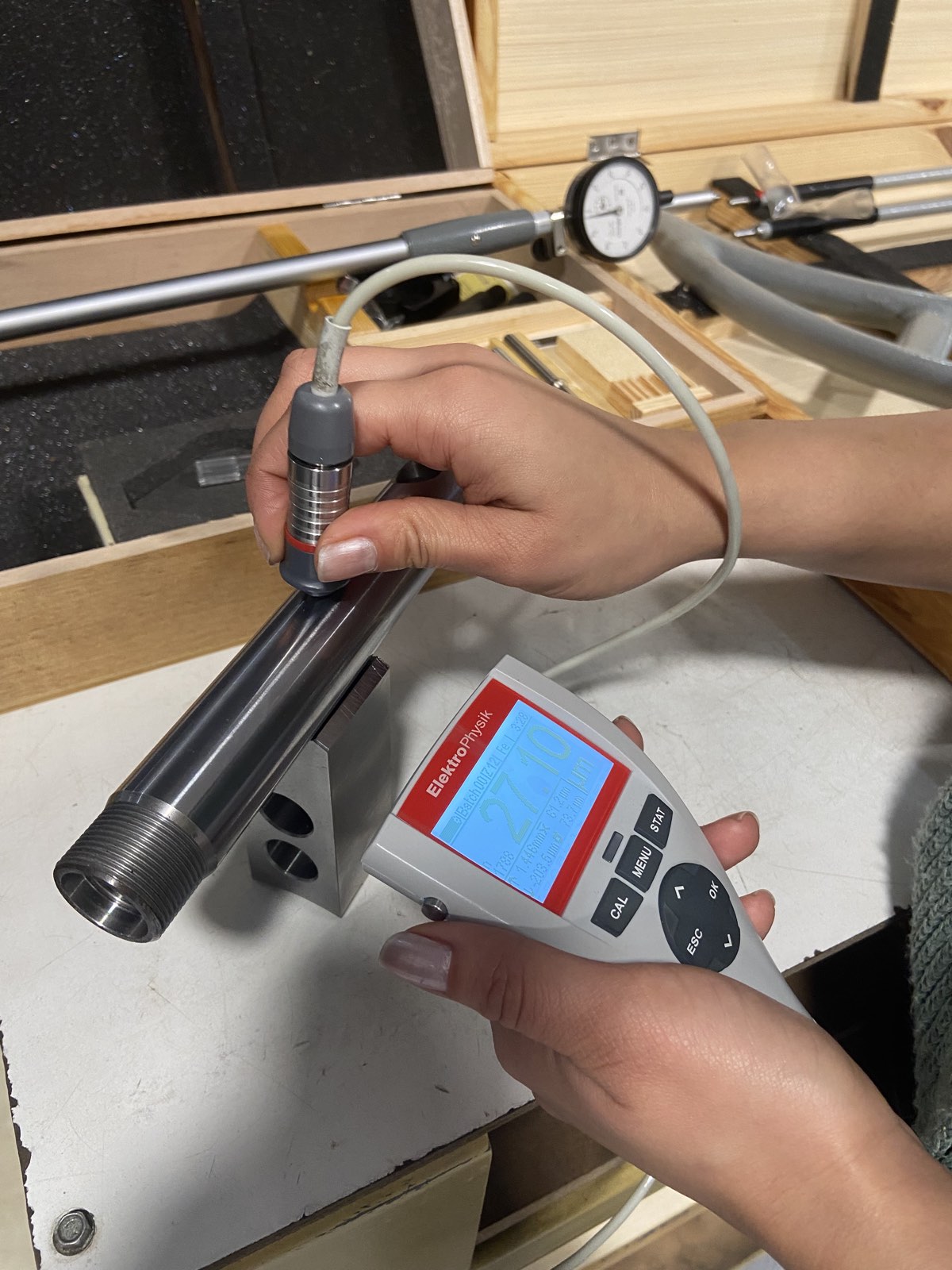

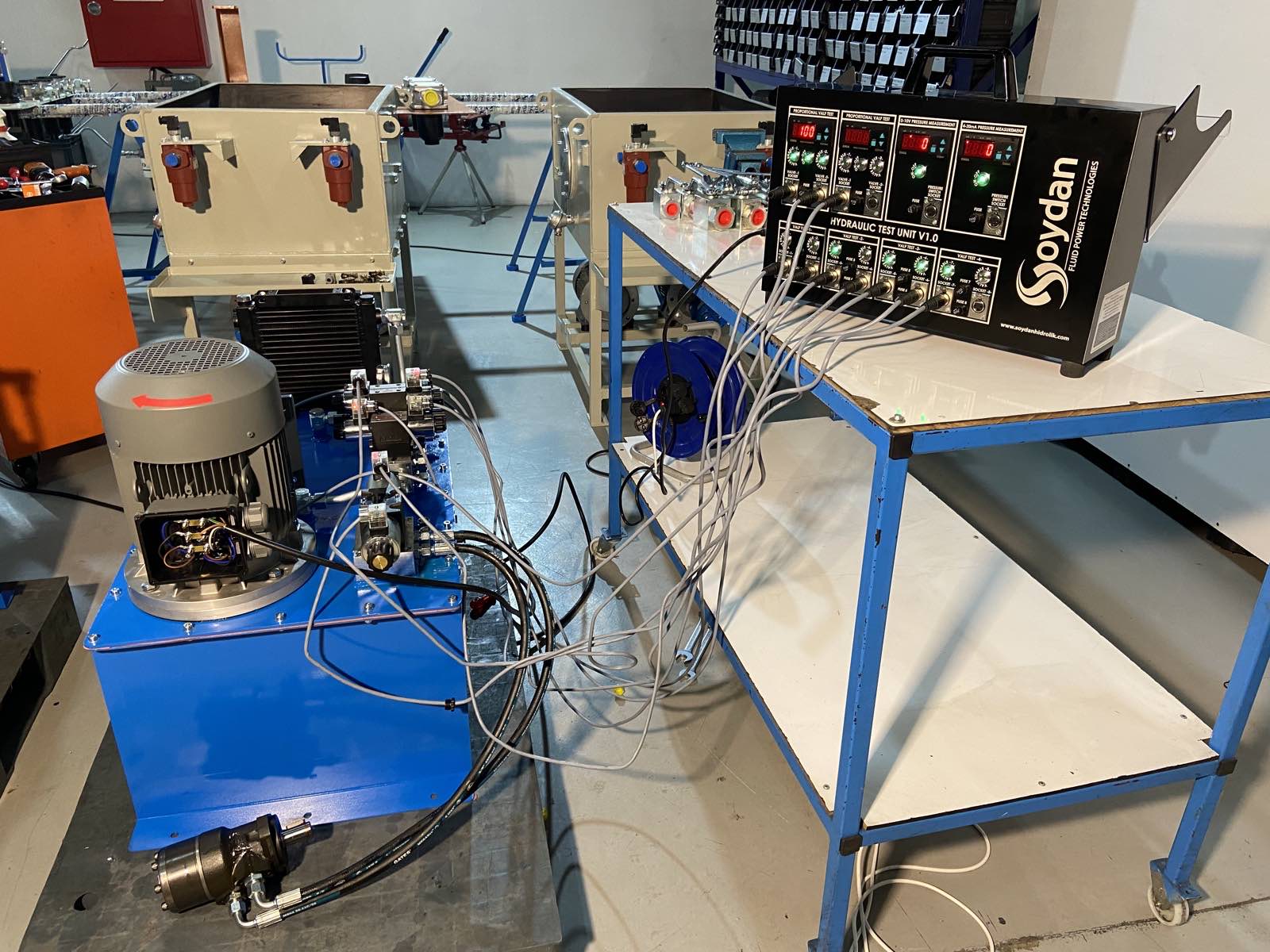

Üretimin %100'ü, kendi test tezgâhlarımızda ISO 10100:2020 kabul testi protokolünden geçer — kaynaklar daha önce NDT Level II muayeneden geçmiş, ölçü aletleri kalibrasyon kontrolü altındadır. Aşağıdaki her adımı geçmeyen silindir sevk edilmez.
T1
Prova basıncı — 1,5×
Nominal çalışma basıncının 1,5 katı test basıncı, silindirin iki ucuna sırayla uygulanır ve en az 10 saniye tutulur. Kalıcı deformasyon yok, basınç düşümü yok.
T2
İç kaçak
Piston keçesi kaçağı nominal basınçta iki yönde de ölçülür. Kaçağı standardın sınırını aşan silindir testten kalır — sevkiyata değil, montaja geri döner.
T3
Dış kaçak — sıfır
Mil keçesi ve tüm statik sızdırmazlıklar basınç altında incelenir. Kabul kriteri "hafif terleme" değil, gözle görülür sıfır dış kaçaktır.
T4
Minimum basınçta hareket
Silindir düşük basınçta akıcı hareket etmelidir — kalkış sürtünmesi ile keçe direnci ölçülür, strok boyunca takılma olmadığı doğrulanır.
T5
Strok & yastıklama fonksiyonu
Tam strok uzunluğu çizime göre doğrulanır; varsa uç pozisyon yastıklama performansı iki yönde de kontrol edilir.
T6
Seri numaralı test raporu
Sonuçlar ünite seri numarasıyla kaydedilir, test mühendisince imzalanır, arşivlenir — ve mühendislik dosyasıyla birlikte silindirle sevk edilir.
1,5×
Prova basıncı · ≥10 sn · iki uçta
%100
Her silindir tek tek test edilir — örnekleme yok
0
Kabul edilen dış kaçak
1:1
Seri numarası başına imzalı rapor
[12]Self servis araçlar
Bugün çizin, bugün fiyat alın.
Beta
Çizim Stüdyosu
Çap, mil, strok ve bağlantıları girin — silindirinizin ölçülendirilmiş genel yerleşim çizimi, Hydrocyl sipariş koduyla birlikte saniyeler içinde hazır. SVG ya da PNG olarak indirin.
Çizim Stüdyosu'nu aç (EN) → Beta
Hızlı Teklif
2B/3B çiziminizi yükleyin, gösterge niteliğinde fiyatı hemen alın — hiçbir teklif, mühendislik ekibimiz inceleyip doğrulamadan bağlayıcı olmaz.
Hızlı Teklif al → [13]Net cevaplar
Silindir soruları. Dolambaçsız cevaplar.
01 En büyük çap, strok ve basınç ne kadar?
Standart üretim Ø25–400 mm çap ve 4.000 mm stroka kadar. Proje bazında Hydrocyl™ silindirler Ø1.000 mm çapa, 12.000 mm stroka ve 400 bar çalışma basıncına çıkar — değirmen tipi, kaynaklı ve yuvarlak flanşlı konstrüksiyonlar.
02 Silindirler hangi standartlara göre üretiliyor?
ISO 6020-1 (mobil), ISO 6020-2 / CETOP (gergi civatalı), ISO 6022 (yuvarlak flanşlı ağır hizmet) ve tam kaynaklı özel ölçüler. Kaynak EN ISO 3834-2 belgeli; kaynaklı birleşimlerde NDT Level II muayene yapılır.
03 Her silindir nasıl test ediliyor?
Üretimin %100'ü ISO 10100'e göre test edilir: iki yönde 1,5× çalışma basıncında prova basıncı, iç ve dış sızdırmazlık, düşük basınçta hareket, strok ve yastıklama. Her ünite imzalı, seri numaralı test raporuyla sevk edilir.
04 Özel silindirde termin süresi nedir?
Özel mühendislik silindirlerde İzmir fabrika çıkışı 10 haftanın altında — çizim incelemesi ve uygulama veri formu, talebin ardından 48 saat içinde döner.
05 Tek adet sipariş alıyor musunuz, yoksa yalnız seri üretim mi?
İkisi de. Tek adet özel imalat, kısa seri ve tekrarlı OEM üretimi aynı hatta yürür — mühendislik dosyası (2B/3B CAD, burkulma hesabı, test raporu) her sipariş büyüklüğü için hazırlanır.
06 Türkiye dışına — İngiltere, Almanya, Avrupa'ya — teslimat var mı?
Evet — İngiltere, DACH bölgesi ve Avrupa genelinde aktif OEM tedariki yürütüyoruz; Londra Chiswick Park ofisimiz İngiltere ve Avrupa hesaplarına bakar. Silindirler ISPM-15 ısıl işlemli sandıklarda, portları tapalı ve istenen RAL renginde sevk edilir.
07 Her silindirle hangi dokümanlar veriliyor?
Komple mühendislik dosyası: her parçanın 2B ve 3B CAD çizimi, uzun stroklarda burkulma hesabı, seri numaralı ISO 10100 test raporu ve talep hâlinde malzeme sertifikaları.
Çizimi yükleyin — fiyatı görün.
Hızlı Teklif motoru çiziminizi okur ve gösterge niteliğinde bir fiyat çıkarır; her teklif bir mühendis tarafından doğrulanır.
Hızlı Teklif →
